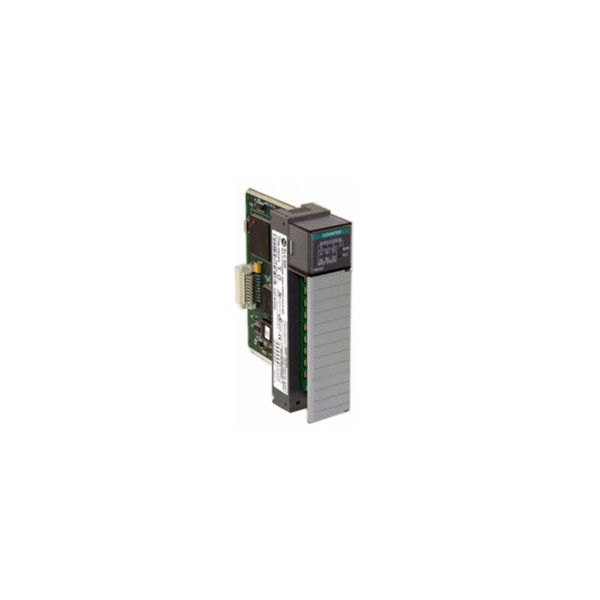

Compteur à grande vitesse de module d'entrée multicanal Allen Bradley 1746-HSCE2 SLC 500

Allen Bradley 1746-HSCE2 Module d'entrées SLC 500 multivoie Compteur rapide

1746-HSCE2

Le 1756-HSCE2 est un module de compteur rapide multivoies.Ce module est un module intelligent, utilisé à des fins spécifiques de comptage, de totalisation, de surveillance de position et d'autres applications à grande vitesse.Ce module est livré avec ±A1, ±B1, ±Z1, ±A2, ±B2 et ±Z2 avec une plage de tension d'entrée de 4,2VDC à 12VDC et de 10VDC à 30VDC.Il est également fourni avec huit (8) sorties composées de quatre (4) sorties virtuelles et de quatre (4) sorties réelles 5-30 VDC.

Les canaux d'entrée de ce module acceptent des signaux avec une largeur d'impulsion minimale de 475 ns avec une séparation d'impulsion minimale de 200 ns et une fréquence d'entrée maximale de 1 MHz.Ce module a une isolation de fond de panier de 1 000 V et une isolation canal-sortie de 500 V.Chaque canal du module a une plage de tension d'entrée de 4,2 V cc à 12 V cc lorsqu'il fonctionne à 5 V cc et de 10 V cc à 30 V cc lorsqu'il fonctionne à 24 V cc.

Les spécifications de sortie du module incluent une plage de tension de sortie de 5 à 30 VCC avec un courant de sortie maximal à l'état passant par canal de 1,0 A tandis que le Max.Le courant à l'état passant par module est de 2,0 A à 40 °C et de 1,5 A à 60 °C.La chute de tension maximale à l'état activé est de 0,5 V et le courant de fuite maximal à l'état désactivé de 100 µA.Le 1746-HSCES a une isolation de fond de panier de 1 000 V et une isolation sortie-entrée de 500 V.

Ce module peut être configuré pour effectuer un comptage dans les deux sens.Il prend en charge jusqu'à quatre (4) compteurs d'impulsions ou deux (2) compteurs en quadrature.Chaque compteur de module est capable de compter jusqu'à +/- 8 388 607, configuré comme compteur linéaire ou annulaire.Ce module compteur dispose d'un processeur dédié pour traiter les signaux.Il peut être utilisé dans l'ensemble du système SLC 500 et avec le module adaptateur d'E/S déportées (RIO) SLC 1747-ASB en tant que composant RIO.
