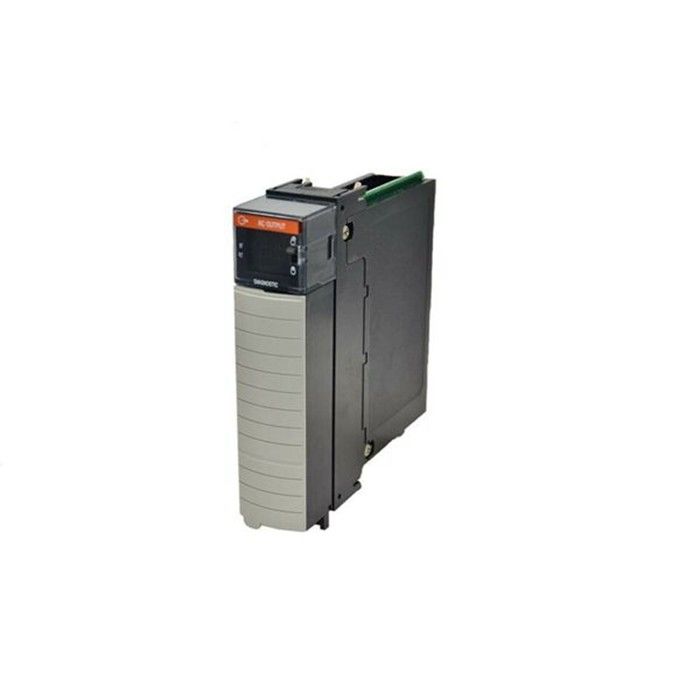

Le MVI56E-MNET est un module de communication Modbus spécialisé développé par ProSoft Technology, conçu pour une intégration transparente avec les contrôleurs logiques programmables (PLC) Allen-Bradley ControlLogix.Il permet un échange fiable de données entre les systèmes ControlLogix et les appareils compatibles avec Modbus, permettant de combler le fossé entre les différents protocoles de communication industriels.
- MarqueJe ne sais pas.
- Série de produits: MVI56E (Modules de communication améliorés pour ControlLogix)
- Facteur de forme: compatible avec le châssis ControlLogix à 17 fentes, suivant les normes de conception modulaire d'Allen-Bradley
- Besoin de puissance: Traite de l'alimentation du plan arrière du châssis ControlLogix (pas besoin d'alimentation externe)
- Interface du terminal: 2 ports RJ45 (pour la communication TCP/IP Modbus) et des bornes de terminaux optionnelles pour le Modbus RTU (via RS-232/RS-485, selon la variante du modèle)
- Protocoles pris en charge:
- Modbus TCP/IP (mode client et mode serveur)
- Modbus RTU (mode maître et mode esclave, s'il est équipé d'une interface série)
- Taux de transfert de données:
- Ethernet (Modbus TCP/IP): jusqu'à 100 Mbps (détection automatique 10/100 Base-T)
- Série (Modbus RTU): jusqu'à 115,2 kbps (débit de signaux, parité et bits d'arrêt configurables)
- Capacité de données: Prend en charge jusqu'à 4 000 registres d'entrée et 4 000 registres de sortie pour la correspondance de données entre les appareils ControlLogix et Modbus
- Limites de connexion: jusqu'à 32 connexions clients TCP/IP Modbus simultanées (pour la communication avec plusieurs serveurs Modbus)
- Température de fonctionnement: de 0 à 60 °C (32 à 140 °F)
- Température de stockage: -40°C à 85°C (-40°F à 185°F)
- Humidité relative: 5% à 95% (non condensé)
- Isolement: 1500 V de courant continu entre les ports Ethernet et le backplane; 250 V de courant continu entre les ports série (le cas échéant) et le backplane
- Certifications: UL 508 (équipement de contrôle industriel), CSA C22.2 n° 14-15, CE (EN 61000-6-2, EN 61000-6-4), zone ATEX 2/22 (pour les variantes des zones dangereuses)
- Flexibilité dans les deux rôles: agit à la fois comme maître/client et esclave/serveur Modbus, s'adaptant à diverses architectures de réseau.
- Intégration transparente du châssis: communique avec le processeur ControlLogix via le plan arrière du châssis, éliminant le besoin de câblage externe entre le module et le PLC.
- Cartographie des données configurable: Permet aux utilisateurs de définir des cartes de registre personnalisées (via le logiciel ProSoft Configuration Builder) pour les aligner sur les exigences spécifiques des données d'application.
- Outils de diagnostic: LED intégrées (alimentation, communication en arrière-plan, activité Ethernet) et diagnostics basés sur logiciel pour le dépannage des problèmes de réseau.
- Soutien aux licenciements: Compatible avec les configurations de châssis redondants ControlLogix, assurant une communication ininterrompue dans les applications critiques.
Idéal pour les systèmes d'automatisation industrielle nécessitant une communication Modbus avec les PLC ControlLogix, tels que:
- Échange de données avec les capteurs Modbus RTU (par exemple, capteurs de température, de pression) dans les lignes de fabrication
- Intégration de ControlLogix avec les systèmes Modbus TCP/IP SCADA pour une surveillance centralisée
- Communication avec les entraînements à fréquence variable (VFD) ou les régulateurs de moteur équipés de Modbus dans les systèmes CVC
- Transfert de données entre ControlLogix et les appareils industriels tiers (par exemple, compteurs, actionneurs) dans les industries pétrolière et gazière, de l'eau/eaux usées ou de la transformation alimentaire
